Cómo calcular el tiempo de granallado y la cobertura superficial
Deja de adivinar el tiempo de granallado.
Usa la calculadora de abajo para determinar el tiempo exacto o el número de pasadas necesarias para alcanzar tu tasa de cobertura objetivo sin sobreprocesar la pieza.
- En las operaciones de shot peening y granallado, alcanzar la tasa de cobertura correcta es esencial.
- Si la cobertura es demasiado baja, algunas áreas de la superficie quedan sin tratar y se convierten en puntos débiles.
- Si la cobertura es demasiado alta, la pieza puede quedar sobreprocesada, desperdiciando tiempo, abrasivo y energía.
- El propósito de esta calculadora es simple:
- Determinar el tiempo de granallado o el número de pasadas necesarias para alcanzar la tasa de cobertura deseada sin sobreprocesar la pieza.
- Esta herramienta puede usarse tanto para shot peening como para operaciones de preparación de superficies.
¿Qué es la tasa de cobertura en shot peening?
La tasa de cobertura representa el porcentaje de una superficie que ha sido impactada al menos una vez por partículas abrasivas.
Por ejemplo:
- 40% de cobertura significa que solo el 40% de la superficie ha sido impactada por las partículas de granalla.
- 100% de cobertura significa que cada punto de la superficie ha recibido al menos un impacto. El estándar oficial considera que 98% puede clasificarse como 100%, porque matemáticamente el 100% no es alcanzable.
- 150% de cobertura significa que se alcanzó el tiempo necesario para llegar al 100% y, además, se agregó un 50% adicional de ese tiempo.
En la práctica, alcanzar exactamente el 100% de cobertura es matemáticamente imposible. Por esta razón, la mayoría de los estándares industriales consideran el 98% de cobertura como cobertura completa.
La tasa de cobertura es un parámetro crítico en industrias como:
- Aeroespacial
- Automotriz
- Energía
- Manufactura pesada
porque influye directamente en la resistencia a la fatiga y la durabilidad de los componentes.
Por qué es importante la tasa de cobertura
Garantizar la efectividad del proceso
Si la cobertura es demasiado baja, por ejemplo menor al 90%, algunas áreas de la superficie permanecen sin tratar.
Aunque la mayor parte de la superficie haya sido sometida a shot peening, las grietas o fallas por fatiga pueden comenzar en las zonas no tratadas.
Alcanzar una cobertura completa garantiza que toda la superficie se beneficie de los esfuerzos compresivos generados por el shot peening.
Evitar el sobregranallado
Más granallado no siempre significa mejores resultados.
Una cobertura excesiva puede provocar:
- Mayor tiempo de procesamiento
- Mayor consumo de abrasivo
- Aumento en los costos de producción
- Posible deformación de la superficie
Por lo tanto, el objetivo es alcanzar la cobertura requerida con el menor tiempo de granallado posible.
Garantizar la repetibilidad del proceso
La tasa de cobertura suele estar definida por estándares industriales como:
- SAE J442
- SAE J443
Requisitos Nadcap : Poder calcular y controlar la cobertura garantiza que el proceso pueda reproducirse de manera constante en producción.
Cómo funciona la calculadora de tasa de cobertura
La calculadora determina el tiempo de granallado o el número de pasadas necesarias para alcanzar una tasa de cobertura objetivo.
El principio se basa en medir la cobertura obtenida durante un ciclo corto de granallado y luego calcular el tiempo total necesario para alcanzar la cobertura deseada.
En otras palabras, una vez que se conoce la cobertura inicial para un tiempo corto de exposición, la calculadora puede predecir el tiempo necesario para lograr la cobertura final.
Esto evita el método de prueba y error y ayuda a prevenir el sobregranallado.
Ejemplo práctico
Supongamos que la cobertura objetivo requerida por el proceso es del 97%. Este nivel de cobertura es casi imposible de leer visualmente, por eso la calculadora puede ayudar. En lugar de granallar la pieza durante mucho tiempo esperando alcanzar el resultado correcto, el operador realiza una prueba de granallado muy corta. Esta prueba es intencionalmente corta para que la cobertura se mantenga baja y sea fácil de leer.
Ejemplo:
- Después de un tiempo corto de granallado, la cobertura medida es del 40%.
- Usando la calculadora, se ingresan:
La cobertura obtenida durante una unidad de tiempo: 40%
La cobertura objetivo: 97% - La calculadora determinará:
El tiempo total de granallado requerido
O el número de pasadas necesarias
Este enfoque garantiza que se alcance la cobertura requerida sin tiempo innecesario de granallado ni consumo excesivo de abrasivo.
Cálculo inverso
La herramienta también puede funcionar en sentido inverso.
Si ya conoces:
- El tiempo de granallado
- El número de pasadas aplicadas
la calculadora puede estimar la tasa de cobertura esperada. Esto la hace útil para:
- Verificación del proceso
- Resolución de problemas en producción
- Optimización del proceso
Cómo se calcula la tasa de cobertura
La fórmula teórica utilizada para estimar la tasa de cobertura es: Cn = 100 × (1 − (1 − C1)ⁿ)
Donde:
- Cn = tasa de cobertura esperada
- C1 = cobertura obtenida durante una unidad de tiempo o una etapa de granallado
- n = número de ciclos de granallado o unidades de tiempo
Ejemplo de cálculo de cobertura
Imagina que después de un minuto de granallado, la cobertura medida es del 40%.
Usando la fórmula, después de dos ciclos de granallado:
Cn = 100 × (1 − (1 − 0.4)²) = 64%
Para alcanzar una cobertura del 98%, que se considera cobertura completa, el tiempo de granallado debe multiplicarse.
En este ejemplo, se requieren aproximadamente 8 ciclos de granallado para alcanzar la cobertura completa.
¿Qué pasa con la cobertura superior al 100%?
Algunas especificaciones requieren una cobertura del 130% o 150%. Esto no puede medirse visualmente ni calcularse directamente. En la práctica, significa multiplicar el tiempo necesario para alcanzar la cobertura completa, es decir, 98%.
Por ejemplo:
Tiempo para cobertura completa: 8 minutos
- 130% de cobertura → 8 × 1.3 = 10.4 minutos
- 150% de cobertura → 8 × 1.5 = 12 minutos
Este método garantiza que la superficie reciba múltiples impactos, evitando al mismo tiempo un sobreprocesamiento innecesario.
Aplicaciones típicas del cálculo de tasa de cobertura
El cálculo de la tasa de cobertura es útil en varias aplicaciones de granallado:

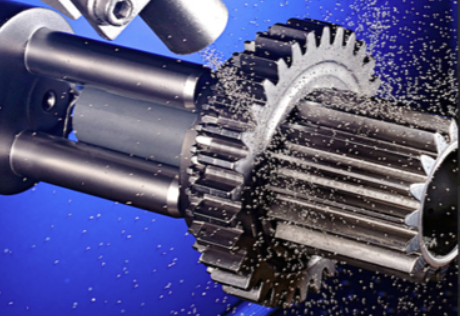

- Shot Peening : Garantizar una cobertura completa es esencial para generar esfuerzos residuales compresivos uniformes y mejorar la resistencia a la fatiga.

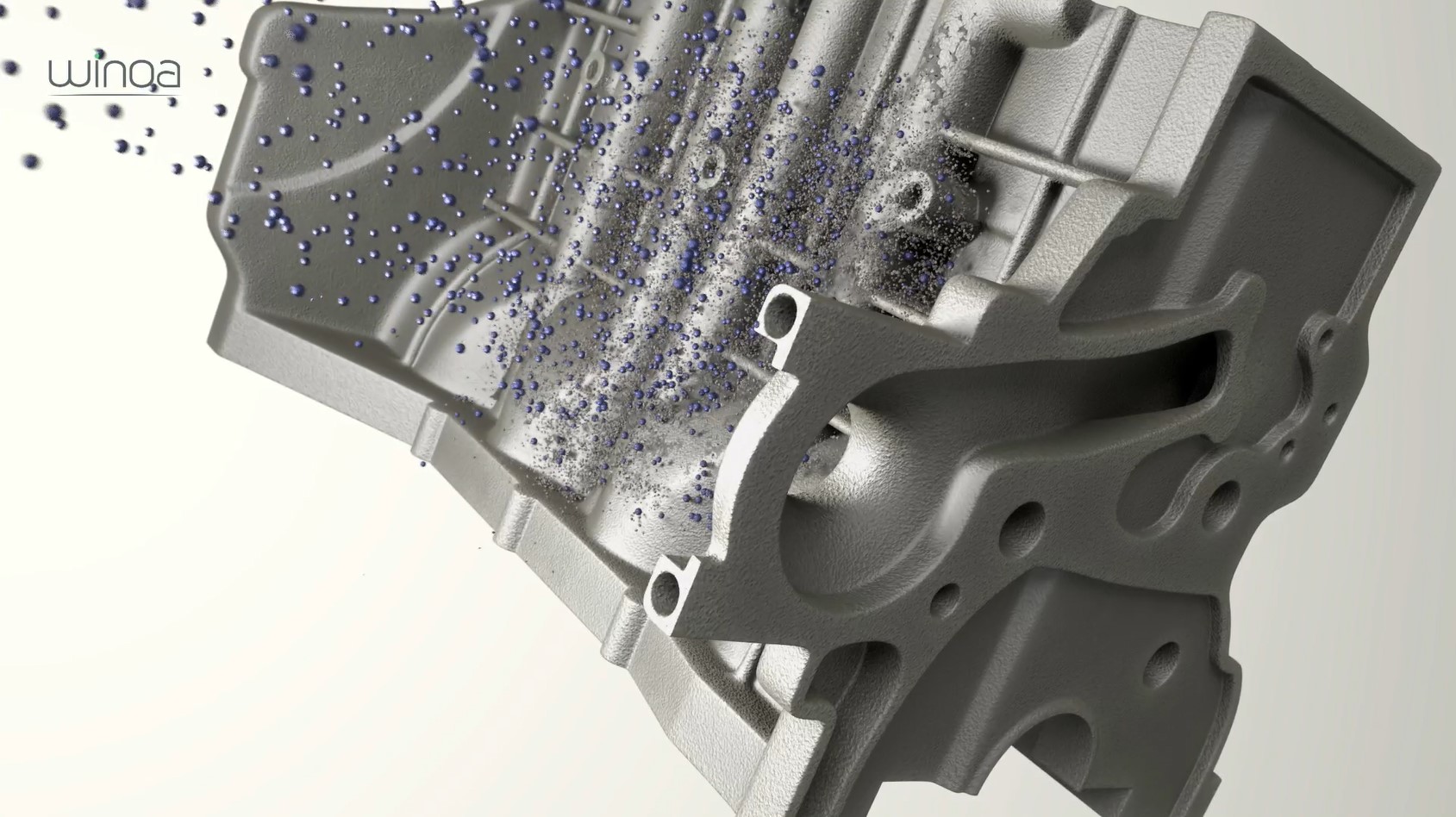

- Preparación de superficies : Durante las operaciones de limpieza, una cobertura adecuada garantiza que el óxido, la cascarilla o los contaminantes se eliminen de manera eficiente.
En ambos casos, el objetivo es el mismo: Alcanzar la cobertura requerida con la máxima eficiencia y el menor tiempo de granallado posible.
